Pesquisadores treinaram um modelo para engenharia reversa de antenas de patch de pixel em substrato Rogers RT/duroid 5880 para operação na faixa de 22–30 GHz. Um classificador elimina antecipadamente opções inviáveis, e uma rede neural híbrida acelera a busca por configurações com as características ressonantes desejadas.

IA ajuda a selecionar a topologia de antenas de patch pixeladas de banda milimétrica para a resposta desejada

Antenas sob medida: como a IA seleciona a topologia de pixels para a faixa de milímetros

Projetar antenas para a faixa de milímetros é uma tarefa delicada. Os requisitos para o diagrama de radiação, casamento de impedância e largura de banda frequentemente entram em conflito entre si, e o comprimento de onda é tão pequeno que qualquer imprecisão na geometria altera o cenário. A abordagem clássica — ajustar manualmente as dimensões e a forma do irradiador — leva semanas, especialmente quando é necessária uma resposta não padronizada.

Uma das maneiras de lidar com essa tarefa é abandonar as formas "suaves" convencionais e representar a antena como uma máscara de pixels: um conjunto de pequenas células, cada uma sendo metálica ou vazia. O resultado é um espaço gigantesco de possibilidades — milhões de combinações. Manualmente, é impossível testá-las todas. Mas essa é exatamente a tarefa que o inteligência artificial moderna lida bem.

O que é uma antena patch de pixels para ondas milimétricas

Em um artigo publicado em agosto de 2026 no arXiv, um grupo de pesquisadores descreve um sistema que desenha automaticamente o padrão da antena de acordo com a especificação desejada. Trata-se de uma antena patch compacta, projetada para frequências de 22 a 30 GHz — ou seja, a faixa de milímetros com todas as suas complexidades.

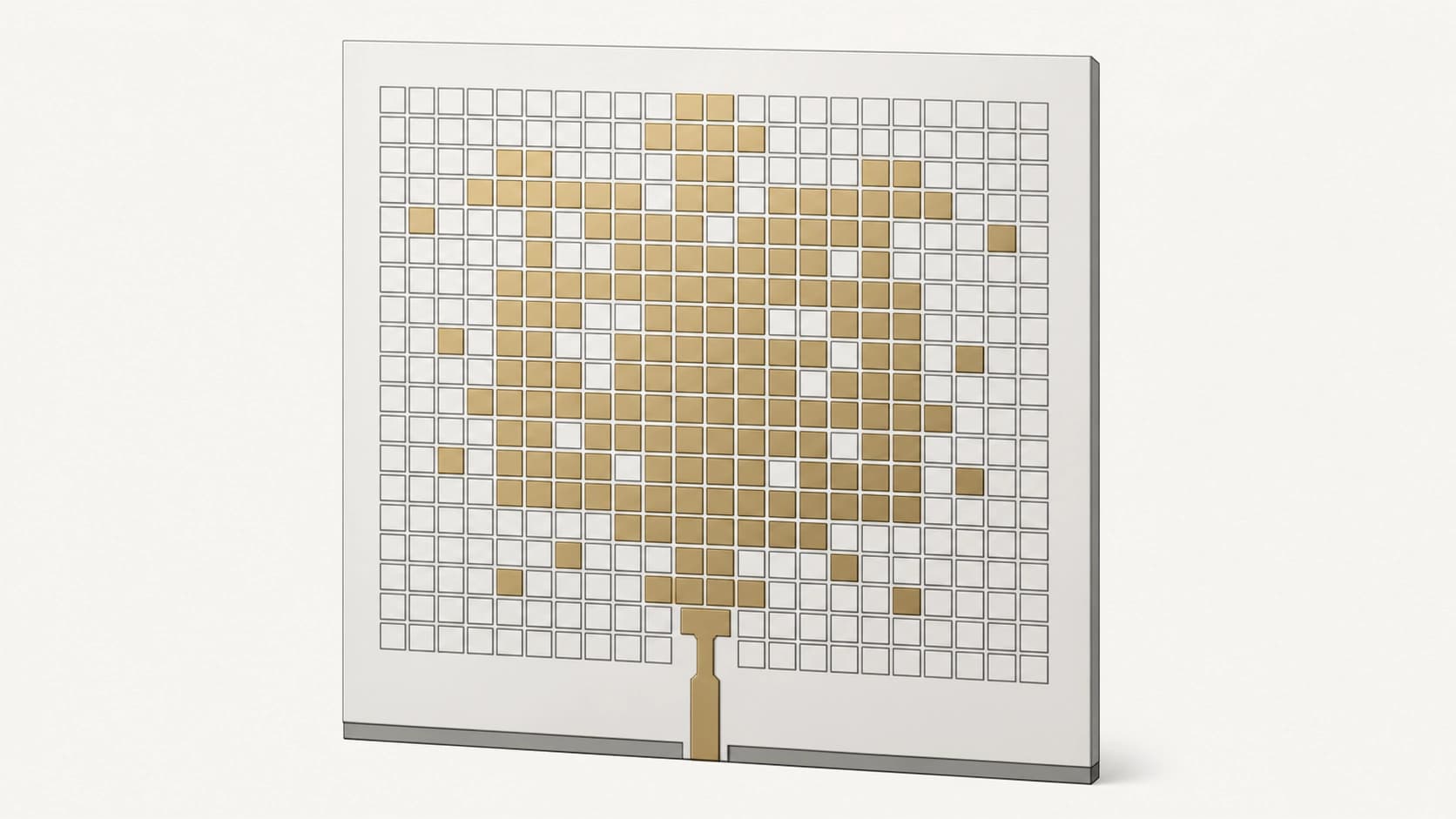

A estrutura consiste em uma área retangular, dividida em uma grade de 19×23 pixels. Cada célula pode ser um condutor ou um vazio. Para que a antena possa ser controlada, deve haver um caminho metálico contínuo do alimentador até a região irradiante — caso contrário, a corrente simplesmente não chegará às áreas necessárias.

A abordagem de pixels em si é conhecida há muito tempo: se testarmos combinações suficientes, quase certamente encontraríamos um padrão com as propriedades desejadas. O problema é que cada verificação em um simulador eletromagnético é um cálculo tridimensional completo, que leva muito tempo. Milhões de variações são um luxo inaceitável aqui.

As primeiras simulações revelaram o problema do desequilíbrio

Para obter dados de treinamento, os autores executaram cerca de seis mil simulações de onda completa no pacote CST para máscaras de pixels aleatórias geradas especificamente. Descobriu-se que apenas cerca de 40% dessas máscaras possuem ressonância, ou seja, têm um coeficiente de reflexão S11 não superior a −10 dB em pelo menos uma frequência. Em outras palavras, seis em cada dez construções aleatórias são inúteis — uma IA treinada nesse conjunto corria o risco de aprender a "inutilidade" como norma.

A solução clássica para o problema de dados desbalanceados é simplesmente coletar mais exemplos bem-sucedidos. Mas onde encontrá-los, se cada simulação é cara e a geração aleatória não produz opções viáveis com tanta frequência? É necessário um método para separar o joio do trigo antes de iniciar o cálculo caro.

Primeira IA — um filtro para selecionar padrões promissores

Os pesquisadores agiram com elegância: treinaram um classificador binário separado, baseado em gradient boosting, que deve prever, pela aparência do padrão de pixels, se a antena será ressonante. Esse modelo funciona instantaneamente e não requer simulações. Foi usado como um "porteiro": novas máscaras aleatórias passavam primeiro pelo filtro, e somente aquelas que o classificador considerava promissoras eram enviadas ao CST para o cálculo completo.

Essa abordagem permitiu adicionar cerca de quatro mil simulações aos dados originais, mas já com material de entrada "peneirado". Como resultado, o conjunto combinado de dez mil amostras tornou-se visivelmente mais qualitativo: a proporção de construções ressonantes aumentou dos 40% originais para aproximadamente 52%. Essa é uma conquista importante: afinal, os próximos modelos de IA aprendem com essa base, e quanto mais balanceada a amostra, mais precisas são suas previsões sobre o comportamento das antenas.

Modelo substituto em vez do solucionador eletromagnético

Em seguida, os autores treinaram uma rede neural híbrida, combinando camadas convolucionais e uma arquitetura LSTM bidirecional. Essa combinação é adequada para dados que têm tanto estrutura espacial (a imagem de pixels) quanto dependência da frequência.

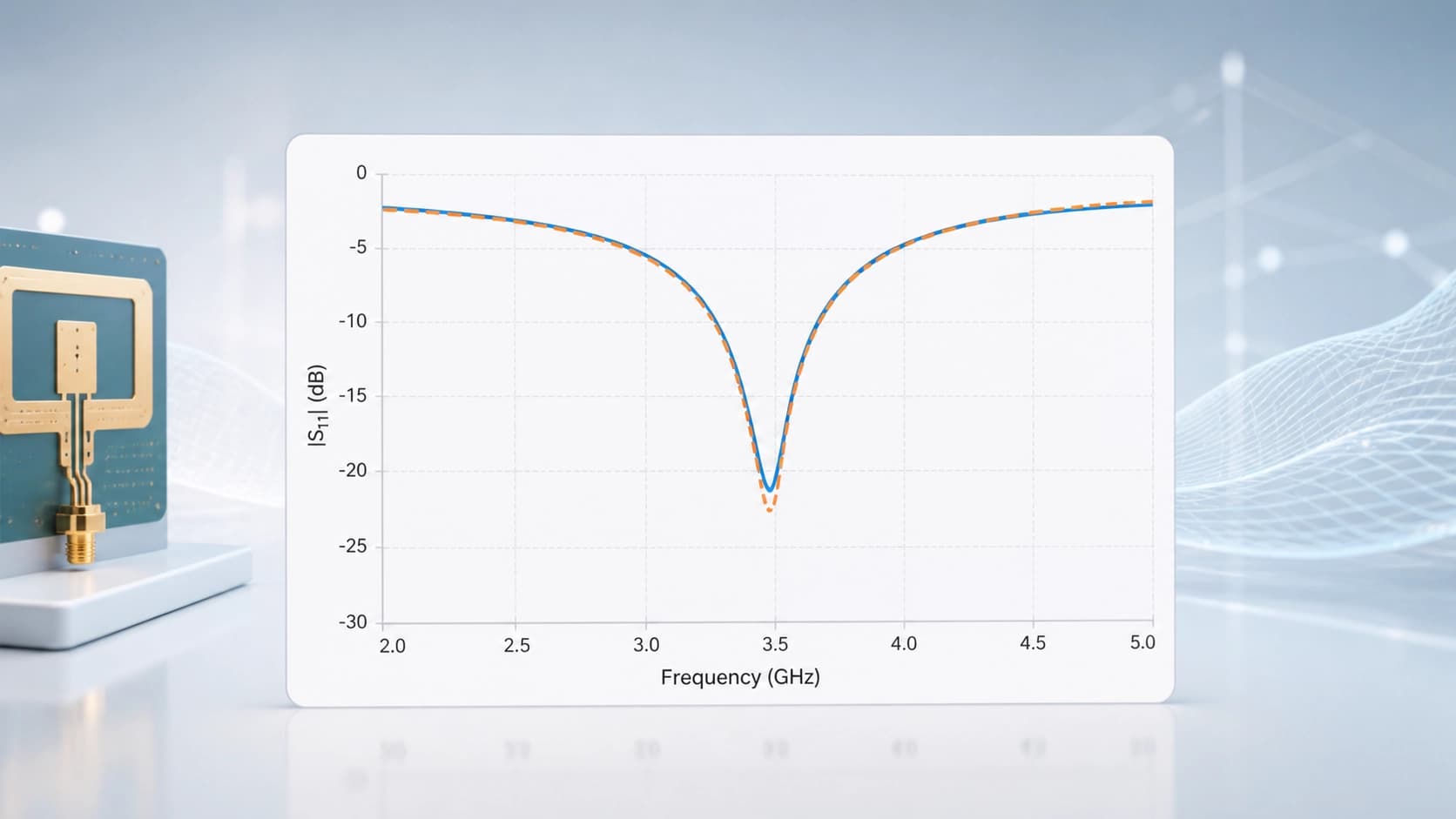

A rede deve fornecer toda a resposta complexa S11 — ou seja, amplitude e fase — em 801 pontos de frequência. Este é um "modelo substituto" completo: ele substitui o lento simulador eletromagnético na busca pelo padrão ideal.

Ênfase especial no treinamento é dada a um detalhe fisicamente importante — a profundidade do vale ressonante. Para a antena, não é crítico apenas "haver ressonância", mas quão bom é o casamento em uma frequência específica. Portanto, na função de perda, os pesquisadores adicionaram um componente que penaliza fortemente o modelo por previsões imprecisas do mínimo de S11.

Design inverso: desenhando a antena conforme a especificação

Depois que o rápido modelo substituto é dominado, começa a etapa mais interessante — o design inverso. Em vez de gerar milhares de variações e "executá-las" pela rede, os pesquisadores usam a descida de gradiente. Só que não é o padrão em si que é otimizado — mas sua representação latente em um espaço latente compacto de dimensionalidade 64.

Essa técnica, conhecida dos modelos generativos, permite alterar a máscara em passos suaves e, a cada vez, perguntar à rede: "Esse padrão corresponde à resposta S11 desejada?". Os gradientes indicam em que direção ajustar os parâmetros para que a frequência de ressonância, a profundidade do vale e a forma da curva coincidam com o desejado. Em seguida, o vetor latente final é decodificado de volta em um padrão de pixels específico.

A verificação no CST mostrou: as previsões do modelo substituto e os cálculos eletromagnéticos reais para as antenas geradas concordam bem. A diferença entre eles é pequena, o que significa que o pipeline proposto é realmente adequado para o projeto automático.

O que isso significa na prática

O trabalho demonstra um ciclo fechado: um pequeno conjunto de simulações → classificador para selecionar dados úteis → modelo substituto rápido → otimização no espaço latente → padrão de antena pronto. Essa abordagem não apenas acelera a busca, mas também abre caminho para a "reconfiguração" — quando um único sistema pode rapidamente propor um novo padrão para requisitos atualizados, por exemplo, para outra frequência de operação ou largura de banda.

Por enquanto, isso é um experimento de laboratório em uma classe específica de antenas. Mas a própria ideia de "passar pela IA não o resultado, mas o processo de busca da topologia" parece promissora para diversas áreas do projeto de micro-ondas — de radares a sistemas de comunicação 6G. Quanto mais complexa a eletrodinâmica, mais valiosas são as ferramentas que buscam geometrias não triviais sem varredura manual.
